Инженеры НГТУ НЭТИ разработали прототип электронной рулетки для контроля заполнения нефтяных и химических резервуаров

Инженеры Новосибирского государственного технического университета НЭТИ разработали прототип уникального прибора для измерения уровня заполнения резервуаров и определения границы раздела «нефть-вода».

Как отмечает руководитель научно-исследовательской лаборатории техники эксперимента НГТУ НЭТИ кандидат технических наук Арсений Морозов, измерение уровня нефтепродуктов в резервуарах является непростой задачей. Процесс осложняется донными отложениями и наличием подтоварной воды, уровень которых также необходимо контролировать.

До недавнего времени наиболее распространенным способом контроля было измерение с помощью специальной рулетки с грузом (лотом). Перед погружением в жидкую среду ленту протирают насухо и наносят специальную бензо- или водочувствительную пасту, которая и позволяет выявить в резервуаре подтоварную воду. Для большей точности результата измерения ленту помещают в резервуар и поднимают несколько раз до совпадения показателей. Однако использование данного оборудования в зимнее время или в условиях Крайнего Севера затруднительно, подчеркивает эксперт.

Современное оборудование вместо слота содержит чувствительный датчик различных сред, позволяющий с высокой точностью обнаружить границы раздела. Датчик передает данные по трехпроводной линии, совмещенной с измерительной рулеткой. В качестве индикаторов различных сред разными производителями могут использоваться датчики электропроводности, ультразвуковые и емкостные. До недавнего времени в России такое оборудование не выпускалось.

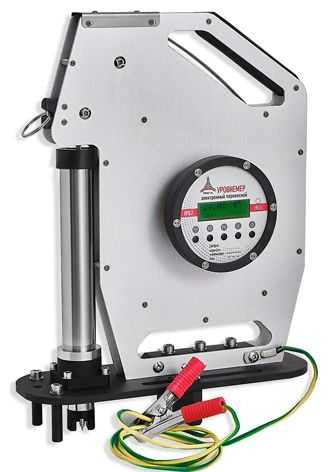

В рамках импортозамещения в научно-исследовательской лаборатории техники эксперимента НГТУ НЭТИ разработан прототип компактного переносного прибора для контроля заполнения резервуаров с нефтяными и химическими жидкостями. Он состоит из погружного датчика и блока индикатора, соединенных специальной лентой с миллиметровой разметкой и трехпроводной линией связи.

«Погружной датчик содержит высокочастотный генератор ультразвуковых волн, датчик электропроводности и термодатчик. По сигналам с этих датчиков производится детектирование среды и измерение ее температуры. Сигнал из датчика по трехпроводной линии передается в блок индикатора, который содержит ЖК-дисплей, звуковую и световую сигнализации, а также кнопки управления режимами. Каждой среде соответствуют уникальные звуковой и световой сигналы. Оператор опускает в резервуар с нефтепродуктами погружной датчик и по изменению в сигнализации визуально определяет границу раздела сред и записывает соответствующие показания с ленты», — рассказал Арсений Морозов.

Совместно с промышленным партнером на опытном производстве научно-исследовательской лаборатории университета изготовлена ограниченная партия рулеток. Рулетки были испытаны в условиях Крайнего Севера на промыслах ведущих нефтяных компаний России. Изделия прошли сертификацию, утвержден их тип, подготовлена конструкторская документация для серийного производства.

Как отмечает ученый, основными преимуществами разработанного прототипа измерительного прибора является его компактность и стоимость по сравнению с импортными аналогами. При этом метрологические характеристики соответствуют наиболее популярным рулеткам одной из международных компаний-производителей.

Разработка измерительного прибора и выпуск опытной партии выполнялись с привлечением студентов учебно-производственного центра при научно-исследовательской лаборатории техники эксперимента. Это позволило им приобрести практические навыки в области проектирования, производства, настройки и эксплуатации измерительного оборудования. Участие студентов в реальных разработках способствует подготовке квалифицированных кадров для отечественной электронной промышленности.
